Мотор-барабан KС 165-1.5KW-3PH380V-880L-0.87M: устройство и где применяется

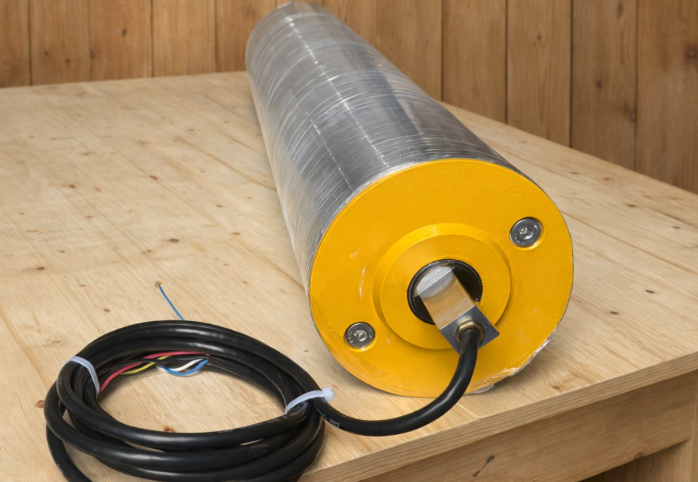

Мотор-барабан KС 165 объединяет в одном корпусе электродвигатель, редуктор и приводной барабан конвейера. Это компактная альтернатива классической схеме «мотор-редуктор + приводной вал + барабан», особенно там, где важны герметичность, экономия места и стабильная работа в тяжелом режиме.

Технические параметры

Тяговое усилие

Ориентировочно оно рассчитывается как F = P*n/v.  Для 1,5 кВт при скорости 0,87 м/с и КПД 90–97% получается около 1,5–1,7 кН на ленте. Точное значение зависит от характеристик редуктора и угла обхвата ленты. Этого хватает для транспортировки штучных грузов и умеренных потоков насыпных материалов.

Как устроен и как работает

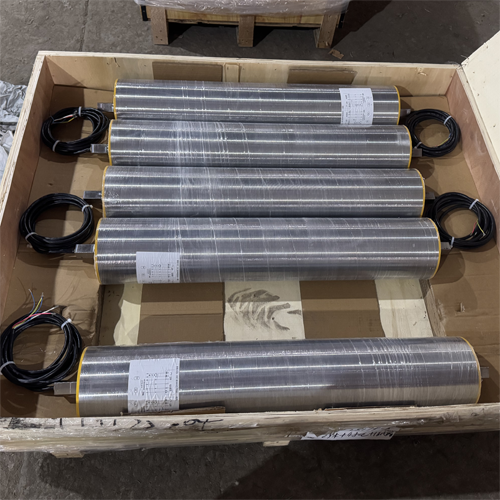

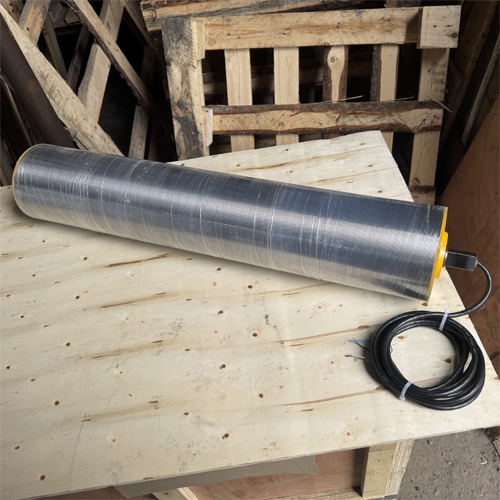

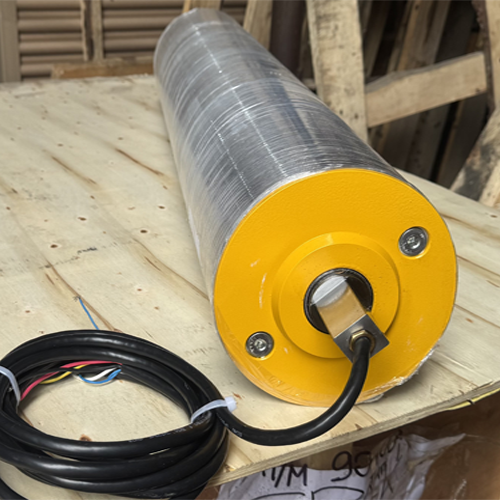

Мотор-барабан представляет собой отрезок трубы, закрытый с обеих сторон крышками. Внутри размещены электродвигатель и редуктор. Изделие неподвижно крепится цапфами в опорах, а при подаче питания вращается корпус барабана, передавая крутящий момент на ленту.

Один мотор-барабан не может двигать ленту без натяжения. В составе конвейера нужен ответный натяжной ролик того же диаметра, но без двигателя. Он создает необходимое натяжение ленты и тягу на приводном барабане.



Почему мотор-барабан, а не мотор-редуктор

Мотор-редуктор обычно стоит сбоку от конвейера, и это создает проблемы:

• Риск повреждения: на него могут упасть куски груза, например камни с ленты.

• Габариты: он выступает за рамки конвейера и занимает полезное место.

• Столкновения: его может задеть вилочный погрузчик или другая техника.

Мотор-барабан находится внутри контура ленты. Привод надежно защищен от ударов, не мешает обслуживанию участка, а конструкция остается компактной.

Ключевые преимущества:

• Энергоэффективность: КПД около 97%, низкое энергопотребление.

• Малошумность: низкий уровень шума при работе.

• Герметичность: полностью закрытая конструкция, защита от пыли, влаги и грязи.

• Простой монтаж: все узлы привода уже собраны в одном корпусе.

• Надежность: низкий износ, долгий срок службы, редкое техническое обслуживание.

• Интенсивность: режим работы S1 (непрерывная нагрузка).

• Экономичность: низкая общая стоимость владения.

Частотное управление позволяет плавно запускать и останавливать ленту, регулировать скорость под технологический процесс и снижать пусковые нагрузки на механику.

Где применяется мотор-барабан KС 165

Диаметр 165 мм, мощность 1,5 кВт и скорость около 0,87 м/с подходят для конвейеров с умеренной нагрузкой, где важны компактность и надежность.

Пищевая промышленность

Мотор-барабаны необходимы там, где конвейер регулярно моют, и оборудование должно строго выдерживать санитарные требования:

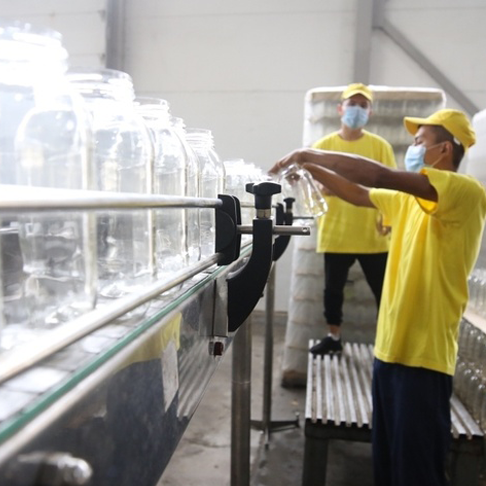

• Линии производства и фасовки продуктов питания и напитков.

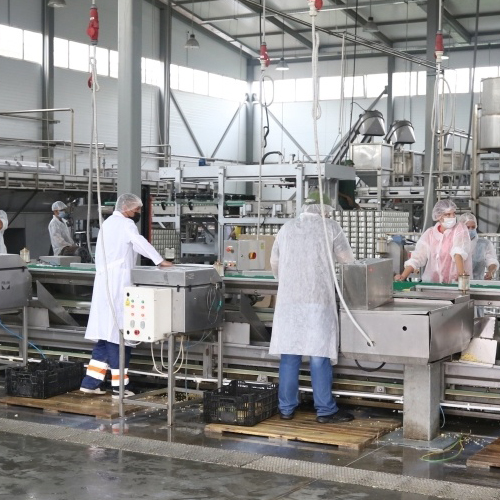

• Мясо- и рыбопереработка, хлебопекарное и кондитерское производство.

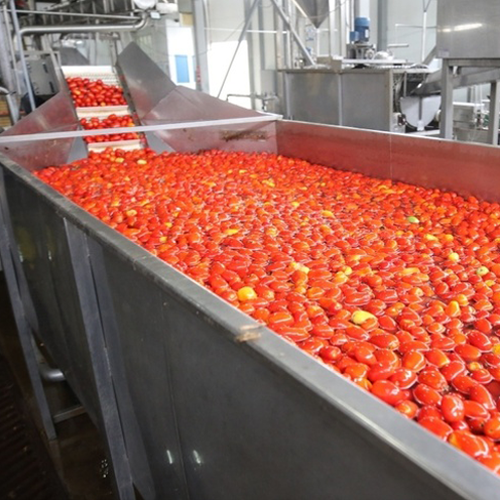

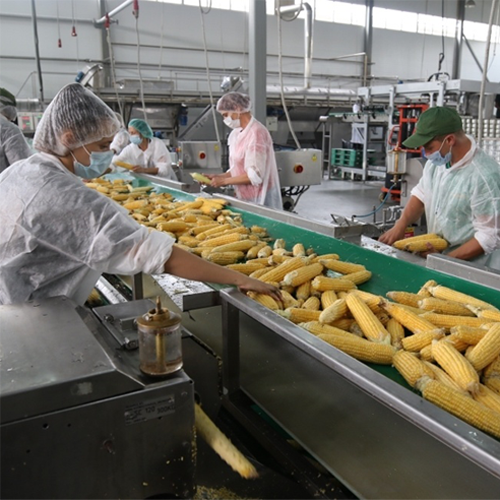

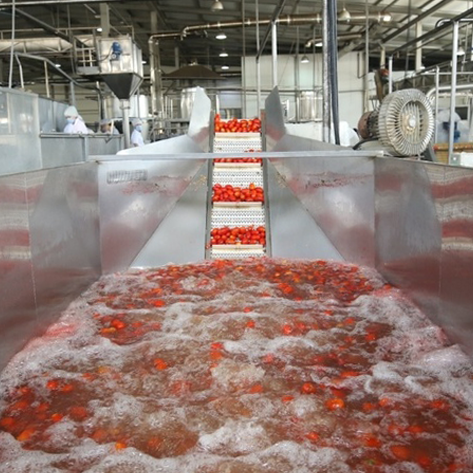

• Овощные и фруктовые сортировочные линии.

Для таких задач выпускаются исполнения из нержавеющей стали или с пищевым резиновым покрытием. Герметичная конструкция и лабиринтные уплотнения защищают от пара, химических средств и очистки под высоким давлением. Грязь и пыль не накапливаются, что значительно упрощает мойку. Степень защиты зависит от исполнения и может достигать IP69K.



Упаковка и логистика

Один из самых массовых сценариев использования:

• Упаковочные линии: подача, накопление, выгрузка коробок и штучных изделий.

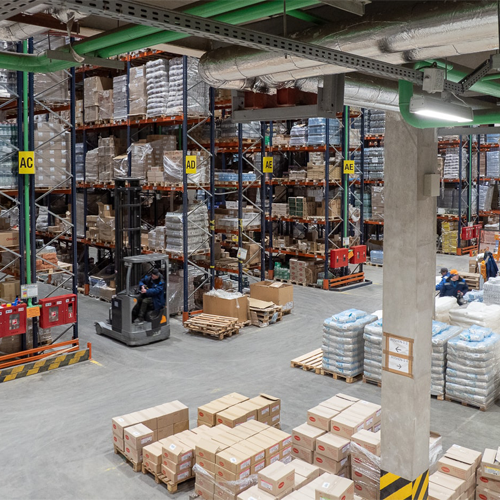

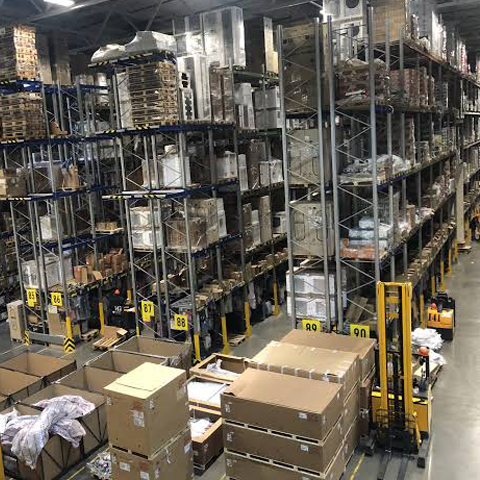

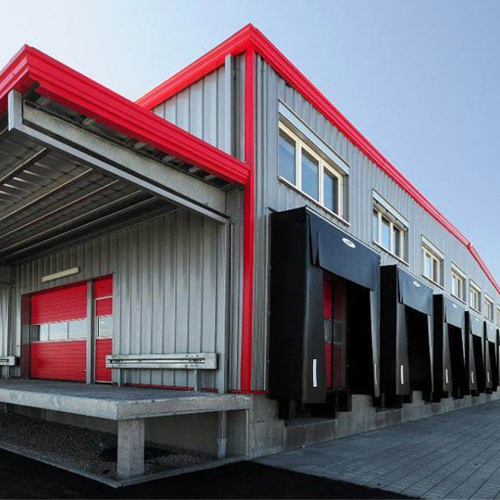

• Склады и распределительные центры: комплектация заказов, перемещение коробов и паллет.

• Сортировочные и накопительные конвейеры.

• Наклонные конвейеры для подъема груза на другой уровень.

Для логистики мотор-барабаны можно оснащать энкодером для точного позиционирования и динамичной обратной связи. Также доступны тормоз и блокиратор обратного хода, который не дает ленте с грузом откатиться назад на наклонных участках даже при отключенном питании.



Транспортировка сыпучих и штучных грузов

Мотор-барабаны применяются в добывающей и перерабатывающей промышленности, в том числе на малых и средних конвейерах:

• Подача и перегрузка сыпучих материалов.

• Конвейерные линии на производствах, где привод должен быть защищен от пыли и ударов.

Редуктор находится в герметичном корпусе, поэтому привод надежно работает в запыленной среде, а вероятность его случайного повреждения ниже. Нагрузка при транспортировке распределяется равномерно, а экономия места позволяет компактнее размещать оборудование.

Другие области

Мотор-барабаны также используют в:

• Сельском хозяйстве и на зерновых и семенных линиях.

• Деревообработке и производстве упаковочных материалов.

• Сортировке и переработке отходов.

• Автоматизированных производственных линиях, где важны плавный ход и контроль скорости.

Как подобрать мотор-барабан

Для предварительного подбора обычно достаточно указать:

• Мощность и/или усилие на ленте.

• Скорость ленты.

• Диаметр и длину барабана.

• Питание (напряжение, частота, использование преобразователя).

Дополнительно можно заказать питание от частотного преобразователя, встроенный электромагнитный тормоз или блокиратор обратного хода, энкодер и исполнение из нержавеющей стали. Если параметры привода неизвестны, их можно определить по данным конвейера: длине, типу груза, производительности и условиям эксплуатации.
